Особенности
Данный вид механизмов считается наиболее распространенным и часто используемыми, так как их отличают:
-
высокий КПД (98-99%)
-
надежность
-
простота механизма и действия
-
экономическая выгода от использования
Они активно применяются в разных строительных и промышленных отраслях. Используются в качестве деталей для деревообрабатывающих станков, грузовых тележек, измельчителей, а также для резки металлов.
Конструкция

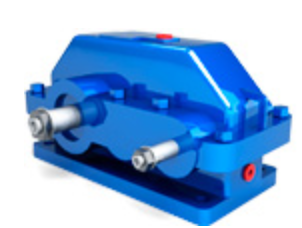

Редуктор цилиндрический состоит из:
-
корпуса
-
валов и их подшипников
-
зубчатых передач
-
колес
-
смазочной и охладительной систем
Данный вид механизмов отличают:
-
устойчивость к разным типам нагрузок
-
однонаправленная или реверсивная работа
-
способность выдерживать продолжительные работы и частые остановки/запуски
Принцип действия
Во время работы вращение перекладывается на входной вал, вследствие чего рабочая часть начинает двигаться. Усилие от валовых колес направляется на колесо, которое находится в сцеплении с валом. Момент вращения переходит на промежуточный вал, а от него – на выходной.
Виды
Цилиндрические передаточные механизмы классифицируются по разным признакам.
По количеству передач: одноступенчатые, двухступенчатые, многоступенчатые.
По области использования: общее назначение, специальное назначение.
По типу колесных зубьев: прямозубые, криволинейные, скошенные, шевронные.
По размещению валовых осей: параллельное, перекрещивающееся.
Такие редукторы применяются в подъемных механизмах для различных целей:
-
в виде привода подъемной системы
-
для перемещения техники
-
как привод общецелевого назначения
Компания «ВИТЕХ» производит любые серийные модели передаточных механизмов различной компоновки для кранов и другой грузоподъемной техники. Кроме того, на основании чертежей клиента мы можем изготовить детали по нестандартному проекту.
Все модели цилиндрических редукторов выполняется строго в соответствии ГОСТ. Надежность готовых изделий подтверждается гарантийный паспортом и сертификатом качества.
Помимо цилиндрических передаточных устройств, компания «ВИТЕХ» предлагает клиентам червячные и коническо-цилиндрические редукторы.
Редукторы цилиндрические одноступенчатые горизонтальные
| Типоразмер |
Ном.крутящий момент (min...max) Н*м |
Диапозон передаточных отношений |
Габаритные размеры, L x B x H, мм |
Масса, кг |
|---|---|---|---|---|
| Редуктор 1ЦУ | ||||
| 1ЦУ-100 | 250 | 2…6,3 | 315 x 140 x 224 | 27 |
| 1ЦУ-160 | 1000 | 2…6,3 | 475 x 185 x 335 | 78 |
| 1ЦУ-200 | 2000 | 2…6,3 | 580 x 212 x 425 | 135 |
| 1ЦУ-250 | 4000 | 2…6,3 | 710 x 265 x 530 | 250 |
Редукторы цилиндрические двухступенчатые горизонтальные
| Типоразмер |
Ном.крутящий момент (min...max) Н*м |
Диапозон передаточных отношений |
Габаритные размеры, L x B x H, мм |
Масса, кг |
|---|---|---|---|---|
| Редуктор 1Ц2У | ||||
| 1Ц2У-100 | 315 | 8…40 | 390 x 155 x 230 | 21 |
| 1Ц2У-125 | 630 | 8…40 | 446 x 175 x 272 | 31 |
| 1Ц2У-160 | 1250 | 8…40 | 557 x 206 x 345 | 95 |
| 1Ц2У-200 | 2500 | 8…40 | 678 x 243 x 425 | 170 |
| 1Ц2У-250 | 5000 | 8…40 | 829 x 290 x 530 | 310 |
| Редуктор Ц2У | ||||
| Ц2У-315Н | 7500...8700 | 8…50 | 1040 x 340 x 685 | 510 |
| Ц2У-315К | 7600...9700 | 8…50 | 1030 x 340 x 633 | 460 |
| Ц2У-355Н | 14000 | 8…50 | 1160 x 360 x 740 | 700 |
| Ц2У-400Н | 14600...16300 | 8…50 | 1300 x 410 x 835 | 930 |
| Ц2У-400К | 14600...17700 | 8…50 | 1270 x 420 x 800 | 870 |
| Редуктор 1Ц2Н | ||||
| 1Ц2Н-450 | 35500 | 8…50 | 1475 x 630 x 955 | 1530 |
| 1Ц2Н-500 | 40000...50000 | 8…50 | 1665 x 700 x 1055 | 2100 |
| Редуктор Ц2Н | ||||
| Ц2Н-560К | 63000...74000 | 8…50 | 1820 x 660 x 1130 | 2400 |
| Ц2Н-630 | 71000...75000 | 8…50 | 1995 x 650 x 1225 | 3690 |
| Ц2Н-710 | 100000 | 8…50 | 2250 x 740 x 1385 | 4920 |
| Редуктор Ц2 | ||||
| Ц2-250 * | 825 | 8…50 | 515 x 260 x 310 | 87 |
| Ц2-300 * | 1180 | 8…50 | 620 x 300 x 362 | 138 |
| Ц2-350 * | 1750 | 8…50 | 700 x 330 x 409 | 210 |
| Ц2-400 * | 3350 | 8…50 | 805 x 380 x 505 | 315 |
| Ц2-400П * | 3500 | 8…50 | 805 x 380 x 505 | 360 |
| Ц2-500 * | 5450 | 8…50 | 985 x 440 x 598 | 615 |
| Ц2-650 * | 14500 | 8…50 | 1270 x 560 x 695 | 1100 |
| Ц2-750 * | 23000 | 8…50 | 1425 x 650 x 873 | 1650 |
| Ц2-1000 * | 54000 | 8…50 | 1905 x 860 x 1018 | 3700 |
| Редуктор РЦД | ||||
| РЦД-250 * | 431…1292 | 8…40 | 520 x 250 x 315 | 87 |
| РЦД-350 * | 1020…2340 | 8…40 | 700 x 320 x 410 | 175 |
| РЦД-400 * | 1950…4130 | 8…40 | 800 x 360 x 510 | 287 |
| Редуктор РМ | ||||
| РМ-250 * | 243...308 | 8...50 | 540 x 230 x 312 | 85 |
| РМ-350* | 587...695 | 8…50 | 710 x 270 x 400 | 145 |
| РМ-400* | 1215...1351 | 8…50 | 816 x 300 x 490 | 210 |
| РМ-500 * | 4900 | 8…50 | 986 x 350 x 592 | 390 |
| РМ-650 * | 9500 | 8…50 | 1278 x 470 x 697 | 878 |
| РМ-750 (РК-450) * | 7036...7900 | 8…50 | 1448 x 510 x 743 | 1030 |
| РМ-850 (РК-500)* | 9403...10877 | 8…50 | 1632 x 580 x 408 | 1230 |
| РМ-1000 (РК-600)* | 16631...18623 | 8…50 | 1896 x 660 x 965 | 2122 |
Редукторы цилиндрические трехступенчатые горизонтальные
| Типоразмер |
Ном.крутящий момент (min...max) Н*м |
Диапозон передаточных отношений |
Габаритные размеры, L x B x H, мм |
Масса, кг |
|---|---|---|---|---|
| Редуктор 1Ц3У | ||||
| 1Ц3У-160 | 1250 | 31,5...200 | 630 x 206 x 345 | 110 |
| 1Ц3У-200 | 2500 | 31,5...200 | 775 x 243 x 425 | 190 |
| 1Ц3У-250 | 5000 | 16...200 | 950 x 290 x 530 | 335 |
| Редуктор Ц3У | ||||
| Ц3У-315Н | 8200...9000 | 31,5...200 | 1130 x 340 x 685 | 585 |
| Ц3У-355Н | 12000...15000 | 31,5...200 | 1255 x 355 x 740 | 750 |
| Ц3У-400Н | 15200...17000 | 31,5...200 | 1410 x 420 x 835 | 960 |
| Редуктор 1Ц3Н | ||||
| 1Ц3Н-450 | 31500...35500 | 31,5...200 | 1470 x 590 x 870 | 1700 |
| 1Ц3Н-500 | 50000...56000 | 31,5...200 | 1680 x 650 x 1000 | 2120 |
| Редуктор Ц3Н | ||||
| Ц3Н-630 | 85000...90000 | 31,5...200 | 1995 x 650 x 1225 | 3900 |
| Ц3Н-710 | 100000 | 31,5...200 | 2250 x 740 x 1385 | 5020 |
| Редуктор ЦТНД | ||||
| ЦТНД-315 | 8300 | 31,5...160 | 1110 x 345 x 640 | 505 |
| ЦТНД-400 | 17000 | 31,5...160 | 1385 x 425 x 820 | 940 |
| ЦТНД-500 | 28500 | 63...160 | 1720 x 480 x 985 | 1480 |
Редукторы цилиндрические вертикальные
| Типоразмер |
Ном.крутящий момент (min...max) Н*м |
Диапозон передаточных отношений |
Габаритные размеры, L x B x H, мм |
Масса, кг |
|---|---|---|---|---|
| Редуктор ВК | ||||
| ВК-350 * | 85...725 | 10...50 | 558 х 220 х 298 | 77 |
| ВК-475 * | 1300...1950 | 20...112 | 790 х 250 х 458 | 215 |
| ВК-550 * | 2000...2400 | 18...125 | 880 х 280 х 488 | 279 |
| Редуктор ВКУ | ||||
| ВКУ-610 * | 8500 | 14...140 | 1000 x 365 x 585 | 450 |
| ВКУ-765 * | 14900 | 18...140 | 1220 x 435 x 674 | 820 |
| ВКУ-965 * | 27200 | 14...140 | 1560 x 560 x 930 | 1530 |
| Редуктор В | ||||
| В-125 * | 344...1250 | 10...50 | 545 х 200 х 316 | 79 |
| В-160 * | 668...2500 | 10...80 | 692 х 230 х 390 | 132 |
| В-400 * | 1270...1380 | 18...50 | 640 х 350 х 270 | 106 |
| Редуктор А | ||||
| А-400 * | 1350 | 20...63 | 672 x 230 x 370 | 95 |
| Редуктор Р | ||||
| Р-400 (ГПШ-400) * | 1215...1351 | 8…50 | 826 x 355 x 480 | 267 |
| Р-500 (ГПШ-500) * | 4900 | 8…50 | 986 x 395 x 580 | 410 |
Получить подробную информацию о нашей продукции, а также купить крановые колеса или заказать расчет можно по телефонам: +7 (812) 244-31-96 или e-mail: mail@vitekh.ru.
